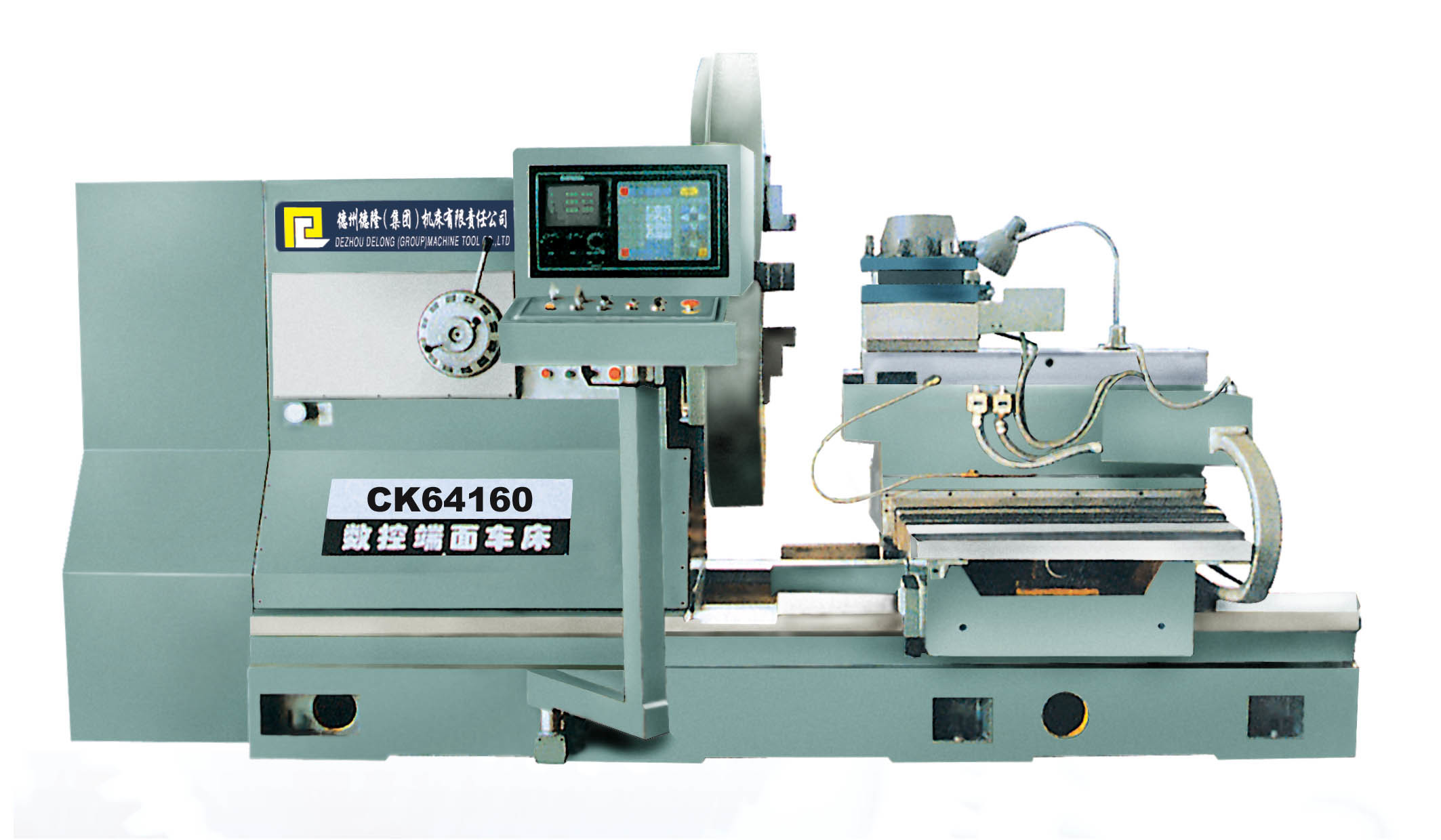

CK64160 CK64180 CK64200系列數控端面車床

CK64160系列數控端面車床采用機電一體化設計，主要適用于各種輪胎模具及大平面盤環類零件的車削，能夠車削各種零件的內外圓柱、端面、曲面、圓弧等成型表面，本機床的工作精度高、剛性強、外形美觀、操作方便，是加工輪胎模具及大平面盤環類零件的理想設備。

所屬分類：

數控端面車床

關鍵詞：

CK64160 CK64180 CK6420D系列數控端面車床

立即咨詢

聯系我們

返回列表

產品描述

產品介紹

機床結構采用床頭箱主軸垂直于拖板運動的床身導軌，床頭箱和橫向床身連接在同一底座上，底座上為雙山型導軌結構，可手動調節拖板運動的橫向床身到主軸卡盤的距離。拖板的橫向移動和下滑板縱向移動由伺服電機實現，操縱站安裝在床身前部，操作方便，外觀協調。

主要技術參數

技術規格	參數	技術規格	參數
床身上最大工件回轉直徑	Φ1600mm/Φ1800mm/Φ2000 mm	刀架橫向(滑板)行程	900mm 950mm 1050mm
橫滑板上最大回轉直徑	Φ1000 mm	刀架縱向行程	500mm
最大工件長度	750 mm	主電機功率	22kW
主軸轉速	3.15-315r/Min(24級)	數控系統	TF（5）
主軸頭型號	A₂15	機床長度	3300mm
縱向機動調整范圍	500mm	機床高度	1800 1900 2000 mm
卡盤直徑(可根據用戶需要選配)	Φ1400mm	機床寬度	2370mm
承重(中心距卡盤端面250mm)	2.5t	機床凈重	12/13/14噸
電動刀架工位	立式四工位	機床毛重	16.6/17.6/18.6噸
刀架快速移動(橫向、縱向)	4m/Min
